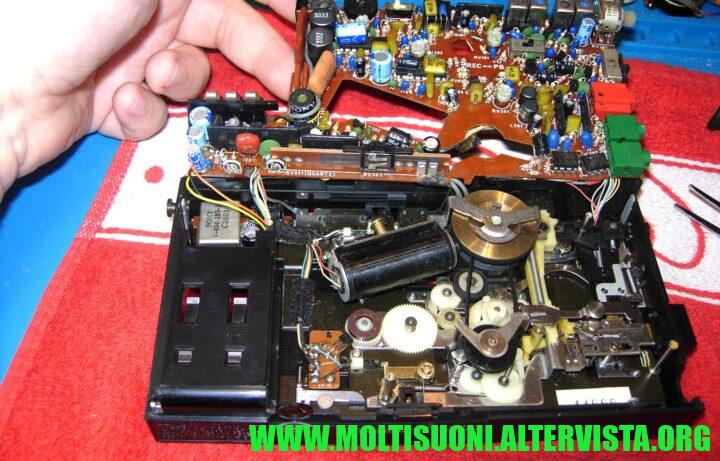

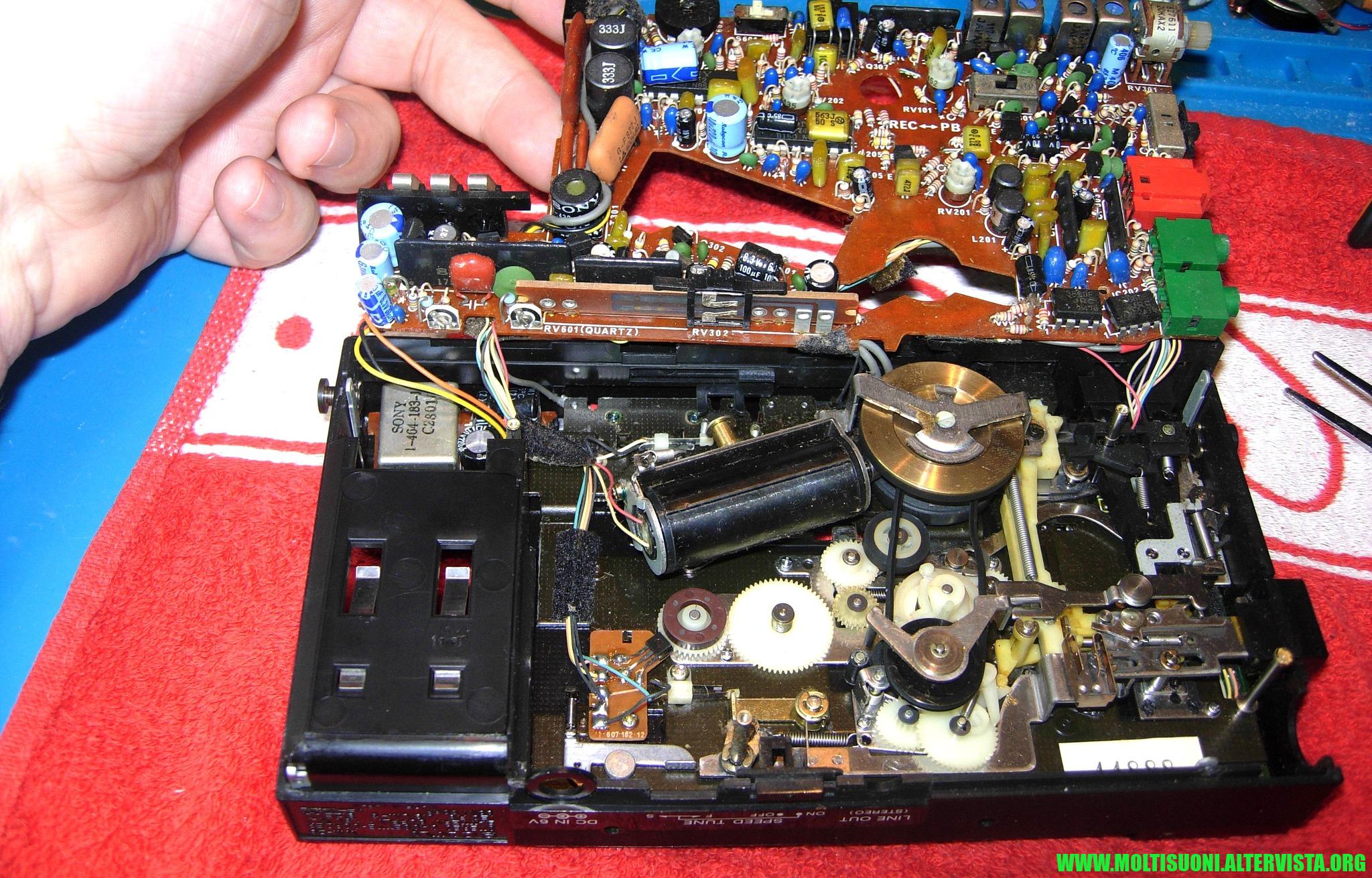

Qualche settimana fa ho comprato e riportato in vita un walkman Sony WM-D6 preso a condizioni economiche più che favorevoli. Finiti i soliti lavoretti di cambio cinghie & gomme, l’idea era di iniziare a godermelo (almeno questa era l’intenzione)
Da subito invece saltava ad orecchio un pelo di distorsione che aumentava o diminuiva senza apparenti cause esterne, tendendo al marcato peggioramento specie sul canale sinistro. Una googlata veloce ancor prima di mettere mano alla strumentazione, restituiva il verdetto di un moduletto muting smd resinato che poteva soffrire di acciacchi d’età (CP 301)
Eliminato provvisoriamente lui (il quale agisce solo sul silenziamento in play quando intervengono gli azionamenti FF e REW) tutto pareva tornato a funzionare , con notevole qualità oltretutto grazie soprattutto ad una performante testina in sendust !
E invece dopo circa un ora di impeccabile riproduzione , ha iniziato a perdere colpi e a strattonare nella velocità fino a fermarsi. Stoppavi e rimettevi in play senza speranza : Dava un sussulto poi rimaneva fermo col motore che “tremava” senza far altro!
Siccome penso sia una anomalia poco riscontrata , vi racconto di seguito come rimediare in via provvisoria un problema di cui non ho trovato traccia in rete

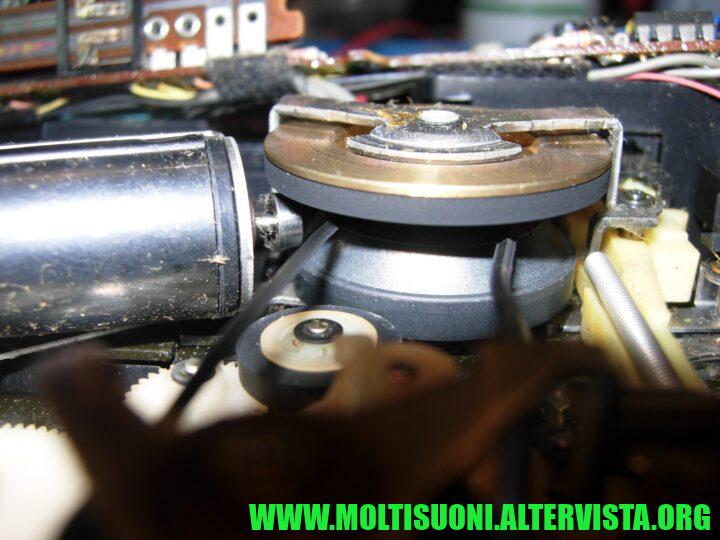

Ho controllato subito il motorino nelle sue funzionalità , risultando in buona salute -per fortuna-
Quindi con oscilloscopio e voltometro alla mano , sono passato a scandagliare il circuito quarzato che governa il motore e ben presto viene data sentenza : Moduletto CP 601 fuori uso.
Avevo in particolare , circa 5,5v sul pin 3 dove fa ingresso il generatore tachimetrico ,colui che da il reale riferimento nella velocità del nastro (su tale ingresso -in tempo di pace- dovevano esserci zero volt), quindi guardando lo schema , sospettavo che il condensatore d’ingresso dentro codesto modulo fosse in corto.
Quei 5,5v oltretutto sono circa la metà della tensione d’alimentazione nel modulo CP601 , energizzato direttamente dal covertitore dc-dc responsabile di trasformare i 6v delle pile in 11v

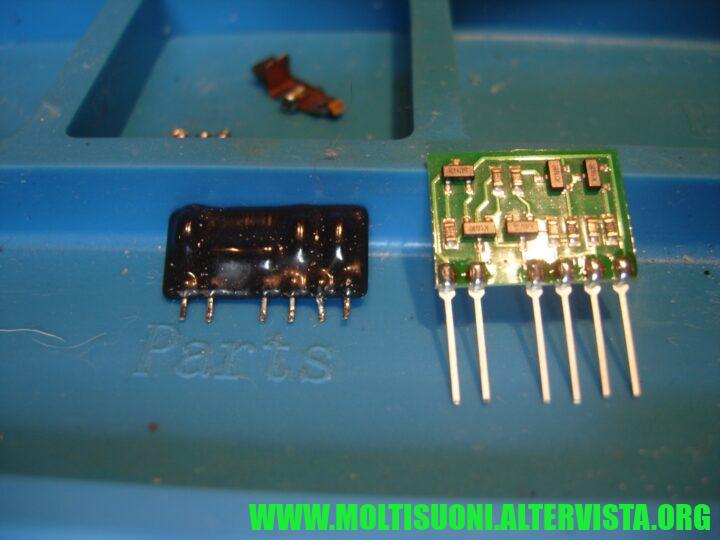

l’intuizione si rivela presto realtà : Era così era per davvero! Mettendo quindi una capacità esterna in serie tra pin 3 e generatore (empiricamente da 10nF visto frequenza e impedenza del circuito) il tutto è ripartito!

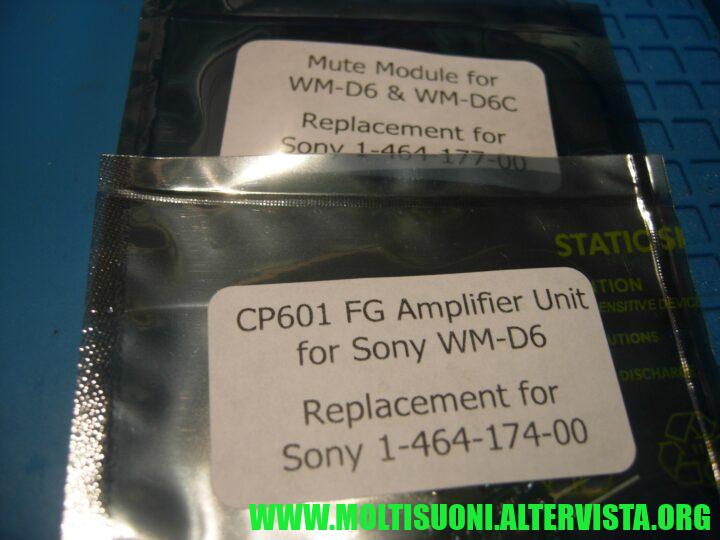

Visto le prestazioni del Sony WM-D6 , ho preso i nuovi moduli clone che si trovano sulla baia (a prezzi tutto sommato ragionevoli) tuttavia se siete rimasti fregati col motorino preso da un parkinson sfrenato, provate a giocarvi il jolly : Vi costerà solo un condensatore da pochi centesimi (ovviamente imho , ne è caldeggiata la sostituzione)
Ora va davvero bene! Fa discretamente specie la sua qualità audio in registrazione e riproduzione che sfodera bellamente nelle fattezze di un walkman , pronta a ricordarvi il gran know how di Sony nel mondo magnetico.
I TESTI e LE FOTO PRESENTI SUL SITO SONO di PROPRIETA’ INTELLETTUALE RISERVATA … Ogni utilizzo a sproposito sarà perseguibile secondo legislatura vigente.
Disclaimer :
Questo blog non rappresenta una testata giornalistica e viene aggiornato senza alcuna scadenza periodica . Non può pertanto considerarsi un prodotto editoriale ai sensi della legge N°62 del 07/03/2001. Alcune immagini sono tratte da internet (ove dichiarato) : Se il loro uso violasse diritti d’autore, lo si comunichi all’autore del blog che provvederà alla loro pronta rimozione. L’autore dichiara di non essere responsabile dei commenti lasciati nei post. I commenti dei lettori, sono soggetti a moderazione.

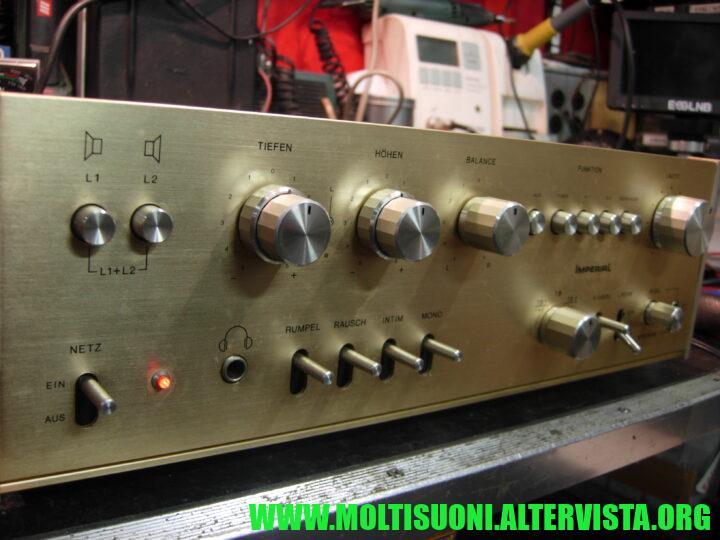

Il nuovo anno lo inauguro degnamente con un piccolo Imperial HF130 spesso definito -il finto crucco- dagli addetti ai lavori (Tranquilli …. vi dirò il perchè tra poche righe)
Bisogna prima fare una premessa contestuale : Nel passato Imperial -come altri noti costruttori Hi-Fi europei- non navigava in buone acque durante l’espansione giapponese nel mercato degli apparecchi Hi-Fi importati in italia . Di fatto pure i colossi storici come Philips vacillavano a competere per idee , qualità e prezzi offerti al pubblico
Per tentare quindi (invano) di rimanere a galla , Imperial , Grundig ,Telefunken -e molti altri- tra fine anni ’70 e per buona parte degli ’80 facevano ri-marchiare dai costruttori del sol levante, alcuni apparecchi della loro vasto catalogo , sperando solo nella flebile preferenza al marchio del casato . Nel mio caso L’ Imperial HF130 non è altro che la versione -europea- del famoso Nikko TRM600

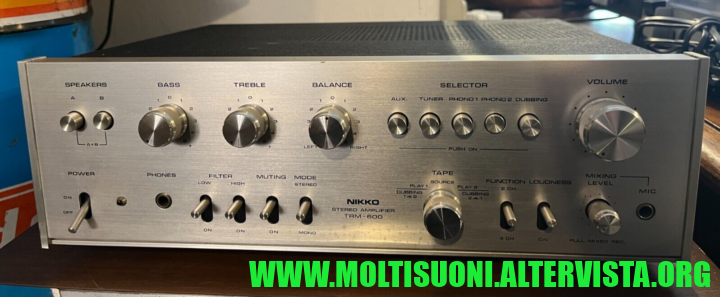

Ad averli vicini potete notare il cambiamento della serigrafia nelle varie funzioni , e alcuni particolari minori come la foggia delle manopole , oltre ovviamente al logo del costruttore. La versione color Champagne esisteva come opzione anche in casa Nikko
Questa è la storia che fu ! Pertanto un domani doveste affezionarvi ad un determinato marchio europeo , verificate se sia stato progettato qua nel vecchio continente , oppure se risulti uno dei tanti cloni ripresi dalla immensa produzione Giapponese!
Detto ciò -a titolo di chiacchere- val la pena capire cosa era e come andava questo piccolo amplificatore con qualche dato elettrico!

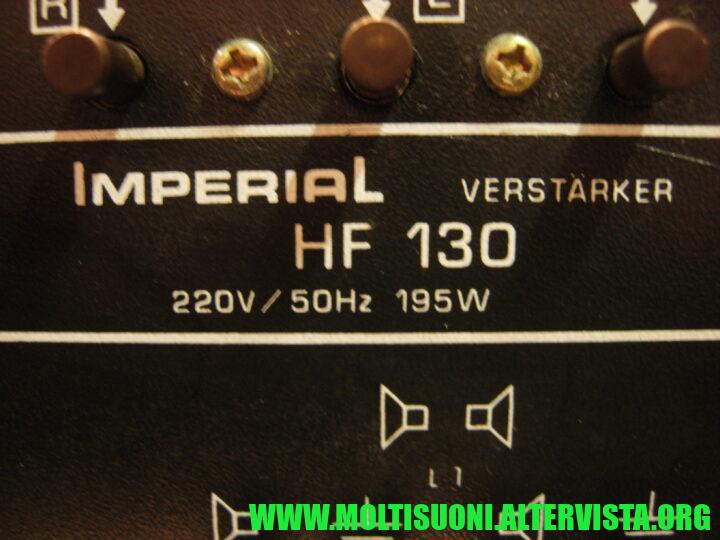

Caratteristiche tecniche Imperial HF130 :
Costruzione e peculiarità :
La sezione linea e phono dell’Imperial HF130 prende spazio su un’unica scheda al centro dell’apparecchio .

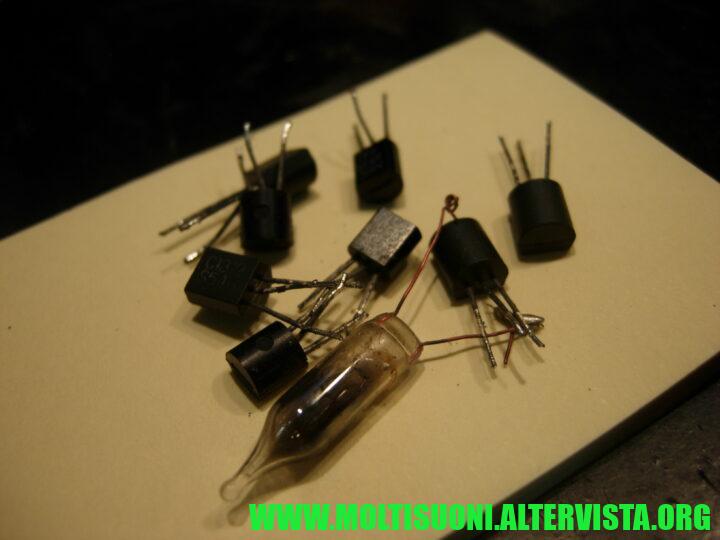

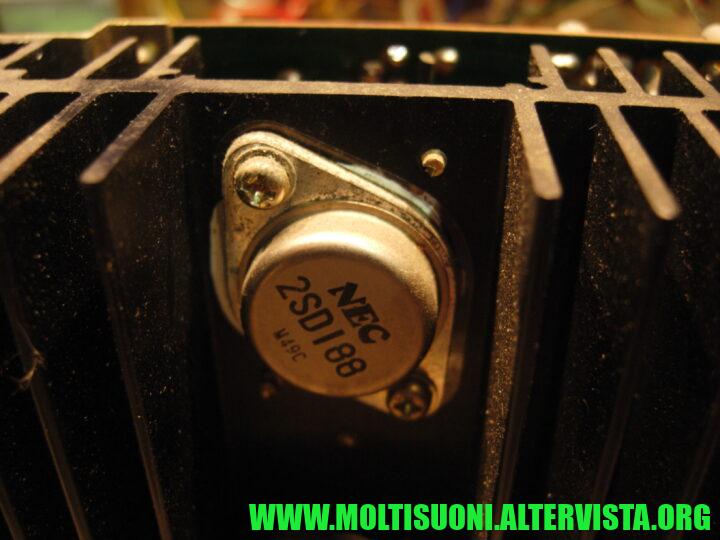

Purtroppo la circuitazione annovera transistor soggetti al fenomeno del “pop-corn noise” . A seconda dello stato d’uso potrebbe quindi esser necessaria una -sanatoria- con equivalenti a basso rumore da estendersi in tutte le maglie di segnale . Questo è l’unico vero punto a svantaggio del piccolo Imperial HF130 ma è risolvibile con poco!
Nel mio caso purtroppo è stato così ! Qua sopra potete osservare i cadaveri (2 SC 1312 e 2 SA 539) . E già che c’ero , ho sostituito la lampadina -non originale- che qualcuno aveva cambiato nel passato (Rimpiazzo corretto come da service manual : 8v 100mA )

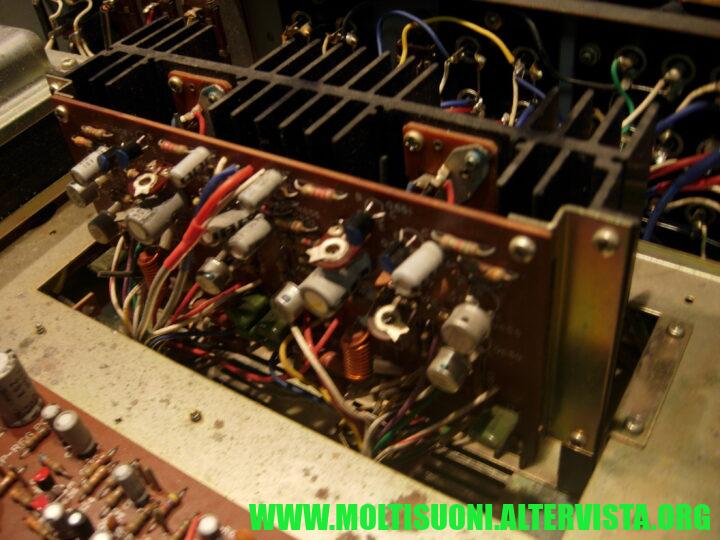

Il layout è abbastanza curato nel complesso : Ad esser pignoli , il cablaggio rimane l’unica nota su cui uno può puntare il dito . Trafo , alimentatore e sezione finale sono correttamente dimensionati per i 34w nominali erogati a canale , promettendo buone performance
Componentistica passiva-attiva nella media qualitativa di questo segmento: Senza lode e infamia,utilizzando tuttavia nei ruoli chiave marche note per assicurare una certa longevità all’apparecchio
Le commutazioni e le varie regolazioni sul frontale sono affidati a potenziometri e deviatori della ALPS , quindi pochi problemi anche dopo 50 anni (a patto di un uso rispettoso come in tutte le cose). Nel più dei casi una disossidata risolverà eventuali piccole incertezze

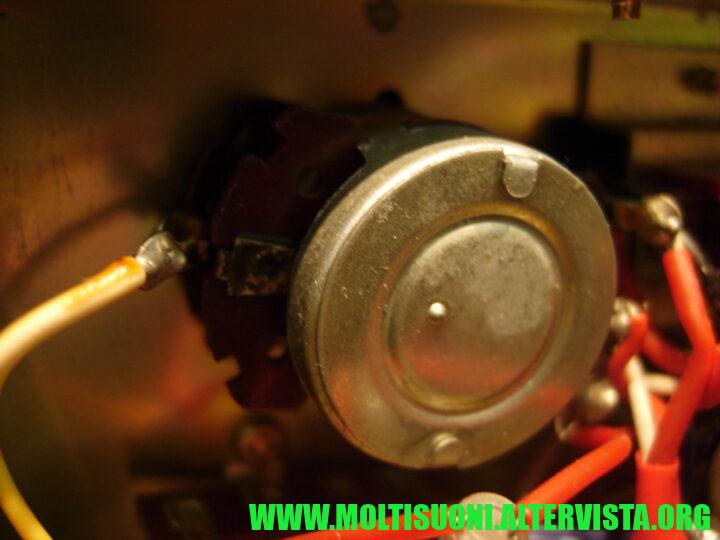

Potenziometro volume Imperial HF130
Come accennato -e comunque nella media degli altri costruttori giapponesi- il cablaggio risulta un pelo caotico nel complesso . Ciò non comporta ad ogni modo particolari ripercussioni nel rumore di fondo in assenza di segnale , nella diafonia e tantomeno nel cross-talk tra le varie selezioni di sorgente
Interessante la dotazione di ingressi presenti nell’Imperial HF130 , aspetto che rende l’utilizzo molto versatile nel quotidiano : Due ingressi per giradischi , due loop per registratori a nastro oltre alla posizione per un Tuner e un ingresso ausiliario
Comoda anche la separazione pre-finale per inserire un elaboratore sonoro o per giocare alla biamplificazione in ambito economico. A differenza di altri , tale separazione non ha bisogno di ponticelli : Si agisce solo su un deviatore posto nelle vicinanze
loop per decoder quadrifonico
Restando in ambito di versatilità , va segnalata la possibilità di inserire anche un decoder quadrifonico! Oggi forse meno in voga ,ma pur sempre una interessante opportunità di smanettare.
Completa la dotazione , una tripletta di prese “outlet” (di cui due sotto interruttore) e la capacità di poter gestire due coppie di diffusori A e B mediante comodi morsetti serrafilo a pressione
Il piccolo Imperial/Nikko non possiede alcun relè antibump sulle uscite : Prevede solo come protezione altoparlanti , dei rapidi interruttori bimetallici a ripristino manuale. Essi agiscono a livello di alimentazione , e risultano particolarmente reattivi. E’ presente anche un terzo elemento a protezione del primario sul trafo , per evitare bruciature e strinate quando tirate troppo la corda
Esecuzione e livrea molto gradevoli nel complesso , grazie anche alle manopole tornite!
Prestazioni acustiche e considerazioni finali :
L’ Imperial HF130 sfoggia caratteristiche tipiche di apparecchi di segmento superiore . Si fa voler bene nei lunghi ascolti , grazie ad una controreazione moderata e ad una sezione di segnale ben ragionata . Non ha troppa difficoltà a muovere casse “dure” e sfoggia un dimensionamento rassicurante nella sezione di alimentazione
Il filtraggio dedicato allo stadio finale è più che rapportato in base alla potenza erogata, come prassi di quel periodo. Questa caratteristica permette di avere sempre una buona riserva dinamica. Fronte acustico ben bilanciato con una piacevole gamma media e un basso abbastanza al “guinzaglio” anche a volumi moderati

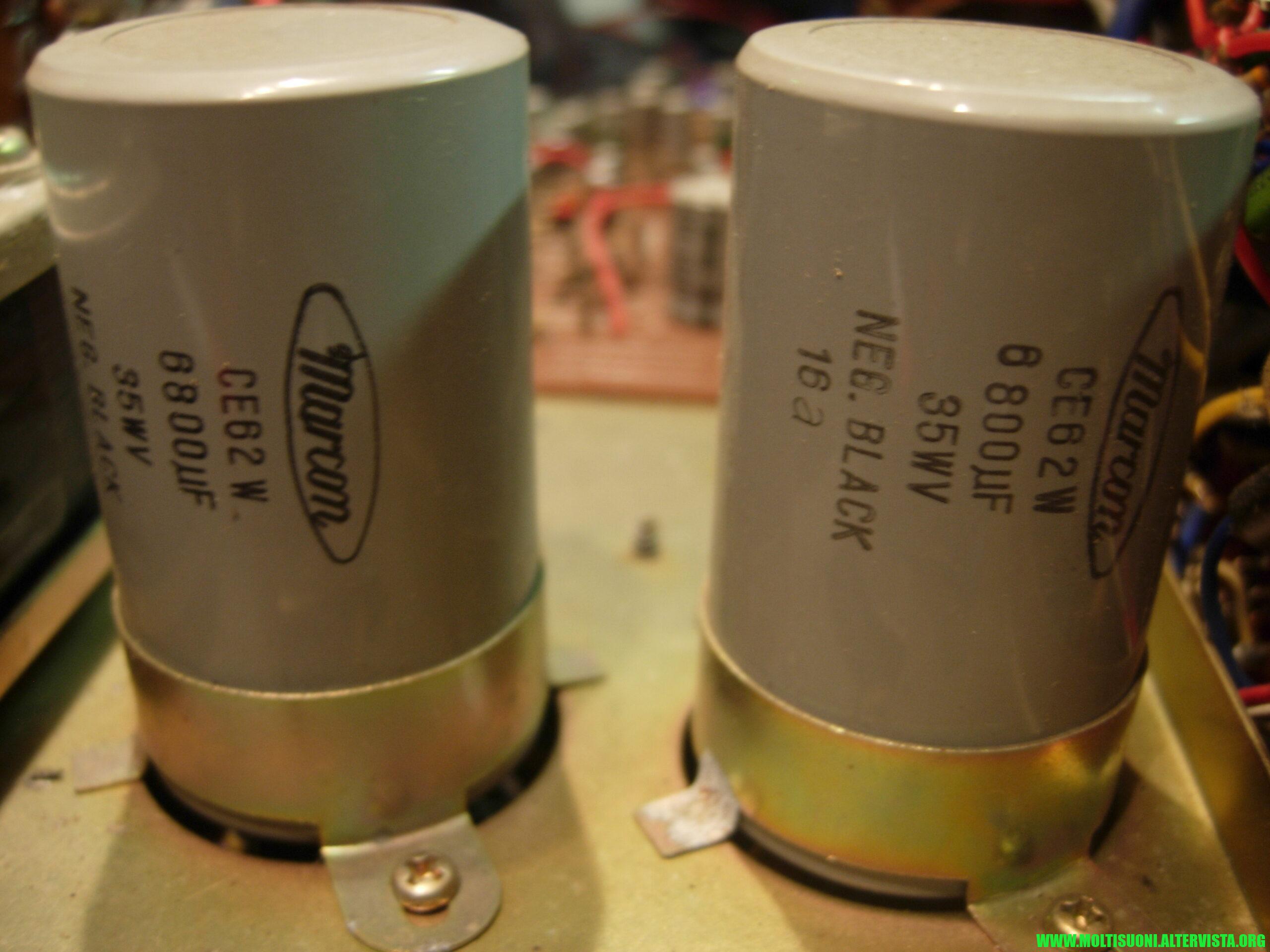

Condensatori di livellamento Imperial HF130
